„Wood-Mizer“ nustatymo staklės juostiniams pjūklams paruošti



Kad rąstai būtų pjaunami į aukščiausios kokybės tašus ir lentas, juostiniai pjūklai turi būti tinkamai prižiūrimi galandant ir nustatant dantis. Tik tinkamai paruoštas juostinis pjūklas užtikrina kokybišką pjovimą.

Dantų takas yra toks pat svarbus kaip ir galandimas

Prižiūrint juostinio pjūklo geležtę, vienodai svarbus ir galandimas, ir nustatyti dantis. Kadangi pjaunant ašmenys nudyla ir deformuojasi, juos reikia reguliariai galąsti, kad būtų atkurti aštrūs kraštai ir dantų forma. Tada dantis reikia nustatyti taip, kad pjūklas pjautų kokybiškai ir efektyviai pašalintų pjuvenas iš pjūvio briaunos. Teisingas nustatymas reiškia, kad pjūklo dantų galiukai yra tiksliai ir vienodai atlenkti nuo ašmenų korpuso pagal tam tikrą schemą.

Šis „Wood-Mizer“ juostinių pjūklų modelis yra „į kairę / į dešinę / tiesiai“, kai kairysis ir dešinysis dantys skirti medžiagai atverti arba pjauti, o tiesus dantis – vadinamosios „šukos“ – skirtas pjuvenoms iš pjūvio pašalinti. Rekomenduojamos dantų nustatymo vertės skiriasi pagal kiekvienos medienos rūšį ir pjūklo profilį. „Wood-Mizer“ kietai medienai rekomenduoja naudoti mažą dantų žingsnį, o minkštai medienai, priešingai, – didesnį. Tikslias rekomenduojamas nustatymo vertes rasite ant „Wood-Mizer“ juostinių pjūklų pakuotės.

Jei dantų žingsnis per mažas, ašmenys pjauna tolygiai ir gerai, bet lėtai. Jei nustatymų vertė per didelė, peilis pjauna trūkčiodamas, todėl lentos paviršius tampa banguotas ir apskritai pablogėja medienos kokybė. Juostinis pjūklas su netaisyklingai nustatytais dantimis greitai perkaista ir galiausiai sugenda.

Prieš pradedant dantų tvirtinimo procesą, pjūklas turi būti tinkamai paruoštas. Pirmiausia išvalykite ašmenis: pašalinkite visas susikaupusias dervas, alyvą, medžių sulą ir kitus skysčius. Antra, nuo briaunų reikia pašalinti metalines atplaišas. Tai atliekama rankiniu būdu naudojant pjūklo diskų valymo įrankį arba automatiškai naudojant galandimo stakles, pvz., „Wood-Mizer“ BMS500 arba BMS600.

Juostinio pjūklo galandimo staklių pasirinkimas

„Wood-Mizer“ siūlo platų juostinių pjūklų nustatymo staklių, kurios užtikrina greitą, tikslų ir nuoseklų juostinio pjūklo dantų nustatymą, asortimentą.

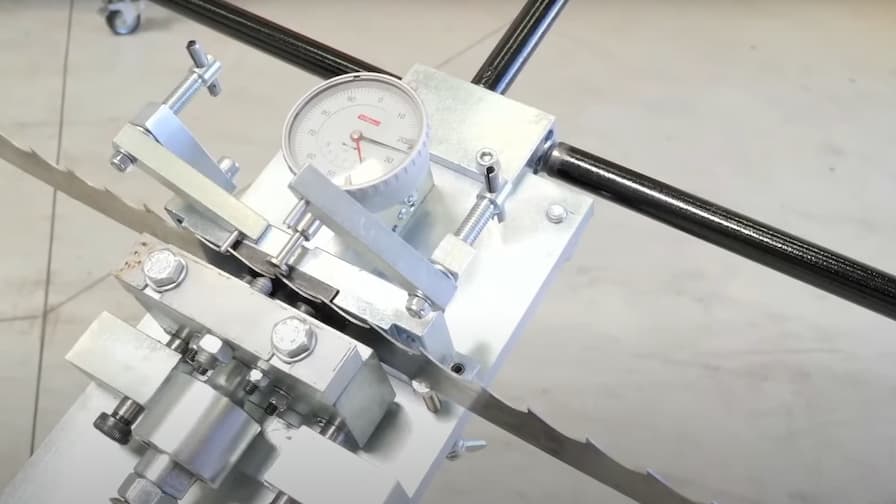

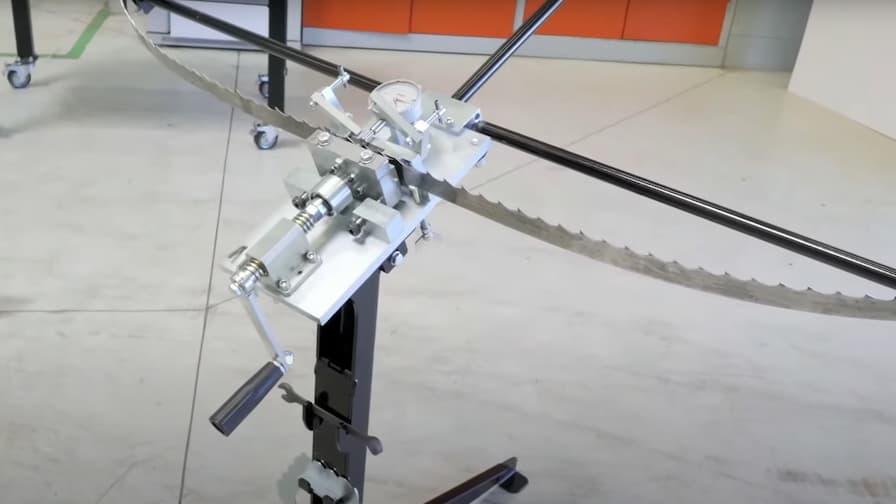

BMT100 – rankinis vienpusis pjūklas – nebrangus, tikslus ir paprastas naudoti įrankis, tinkamas nedideliam skaičiui pjūklų prižiūrėti. BMT100 yra rankinis 25–75 mm pločio peilių nustatymo įrenginys: viena ranka rankena lenkiate dantis, o kita ranka stumiate pjūklą į priekį. Staklės BMT100 vienu metu nustato tik vieną ašmenų pusę, todėl pjūklą reikia pasukti į kitą pusę ir pakartoti nustatymo procesą kaip ir pirmoje pusėje. Taip pat pjūklas juda į priekį taip, kad nustatomas kas trečias dantis. Kadangi staklės BMT100 yra rankinės, vienam pjūklui paruošti vidutiniškai prireikia 7–10 minučių. Šių staklių privalumas tas, kad juo galima labai tiksliai nustatyti dantis.





Prieš pradėdami nustatyti dantis su BMT100, turite atlikti šiuos veiksmus:

1. Tiksliai sureguliuokite ašmenų aukštį spaustuve – „Wood-Mizer“ rekomenduoja apatinį danties lizdo tašką nustatyti 1,0–1,5 mm žemiau viršutinio spaustuvo krašto.

2. Nustatykite danties lenkimo tašką – tai yra 1/3 danties aukščio nuo danties viršaus.

3. Nustatykite nulinę indikatoriaus ciferblato vertę.

Labai svarbu sureguliuoti teisingą ribotuvo, kuris sustabdo ašmenis ir nustato teisingą danties lenkimo tašką, padėtį. Ciferblatinis indikatorius rodo danties nustatymo vertę. Be to, priešpeilius, kurie prilaiko pjūklą, reikia sureguliuoti pagal ašmenų plotį.

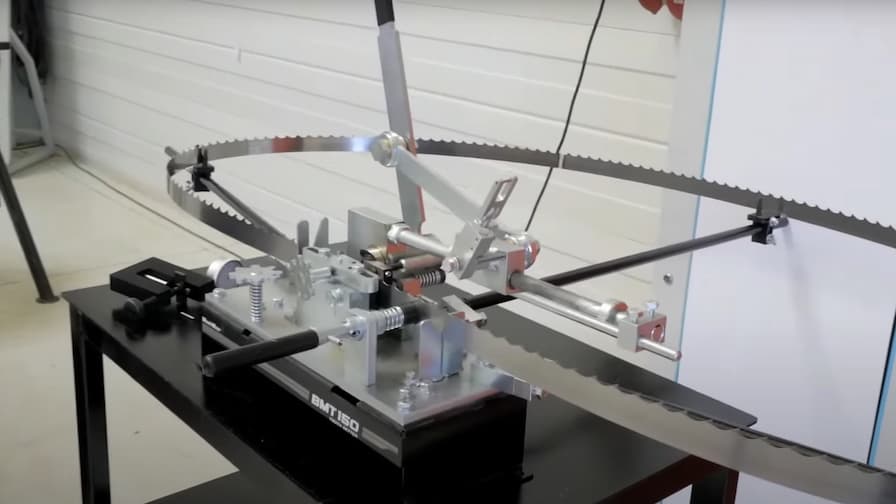

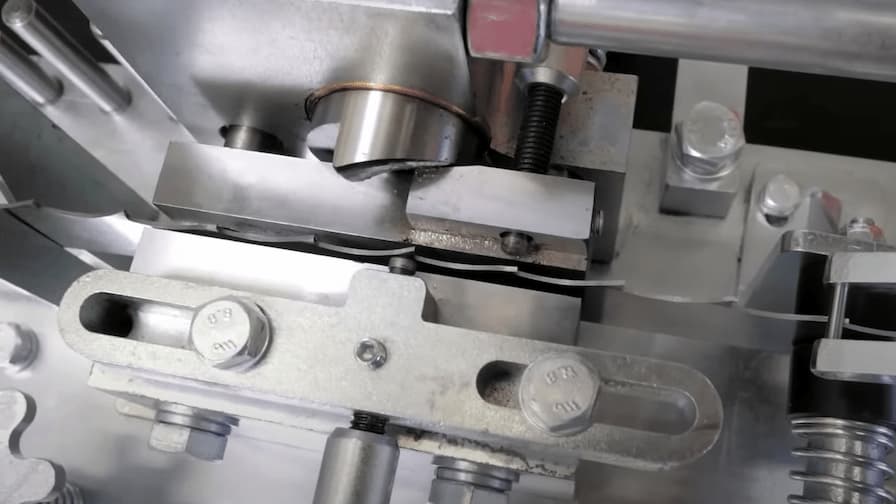

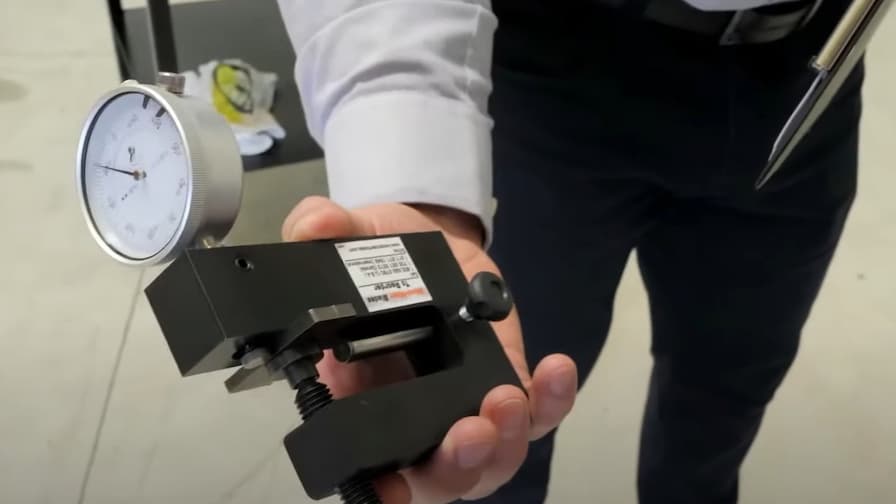

BMT150 – rankinės dvipusės nustatymo staklės – dar vienas ekonomiškas, tikslus, lengvai naudojamas ir efektyvus įrankis „Wood-Mizer“ asortimente. Jis yra reversinis, t. y. vienu metu išplečia du dantis (į kairę ir į dešinę) ir operatoriui nereikia apsukti ašmenų. Šiomis staklėmis galima nustatyti 25–75 mm pločio pjūklus, kurių dantų žingsnis 6–32 mm. Vieną pjūklą nustatyti užtrunka apie 3–4 minutes. Jis valdomas rankiniu būdu, naudojant reketinę svirtį, kuri įjungia 2 nustatymo varžtus ir kartu su stūmikliu judina ašmenis. Pjūklo aukštį galima reguliuoti pakeičiant kaiščius ir rankenėlę tiksliai reguliuoti. BMT150 turi įrankį „Set Master Gauge“, kuris užtikrina tiksliausią dantų nustatymą. Šiuo įrankiu galite patikrinti dantų nustatymo vertę ir tiksliai sureguliuoti varžtus.

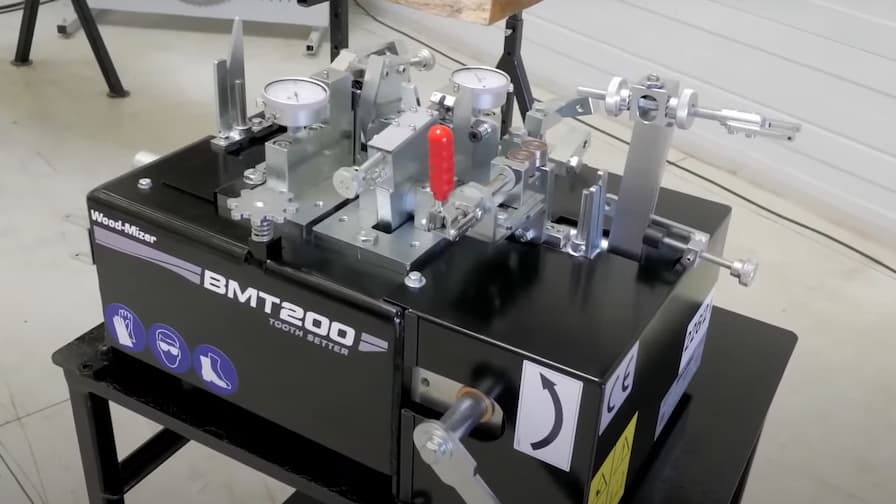

Viena populiariausių „Wood-Mizer“ dantų suvedimo mašinų yra BMT 200/250 – dvipusis dantų nustatymo įrenginys, kurį galima įsigyti dviejų versijų. Paprastesnėje rankinėje versijoje BMT200 įrengta rankenėlė, kuria įjungiami varžtai ir pastumiami ašmenys. Galite patobulinti BMT200 į pažangesnį BMT250.

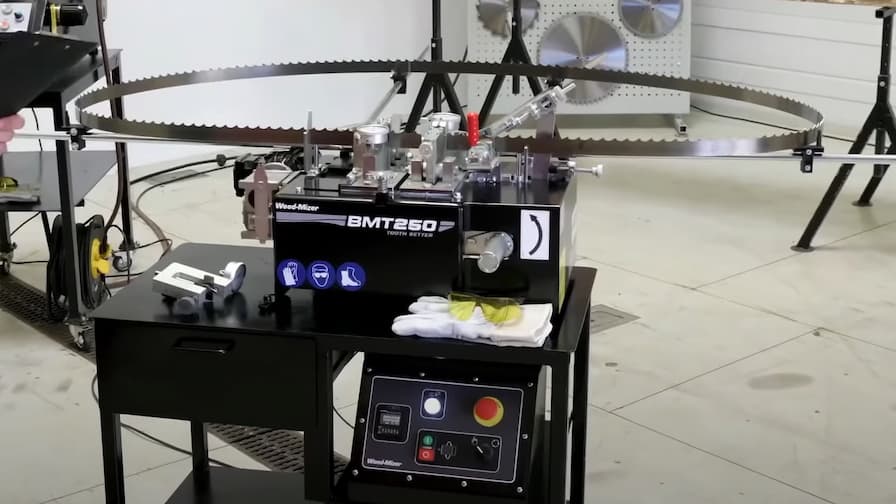

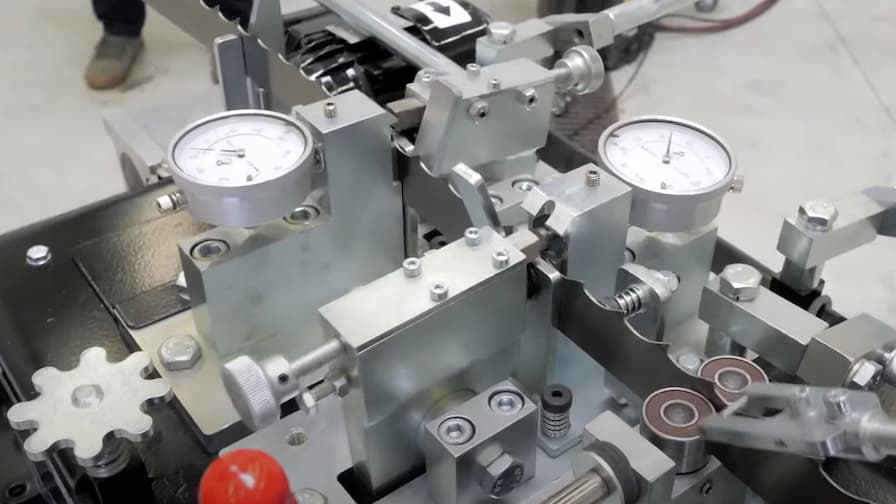

BMT250 elektrinė versija turi 0,18 kW galios vienfazį variklį su pavarų dėže ir paprastą valdymo bloką. Naudojant šį įrenginį vienu kartu atlenkiami du dantys, t. y. procesas vyksta greičiau. Vidutiniškai vieniems ašmenims paruošti prireikia maždaug 2–3 minučių. Nustatymo staklės BMT250 dažnai perkamas kartu su galandimo staklėmis BMS250.

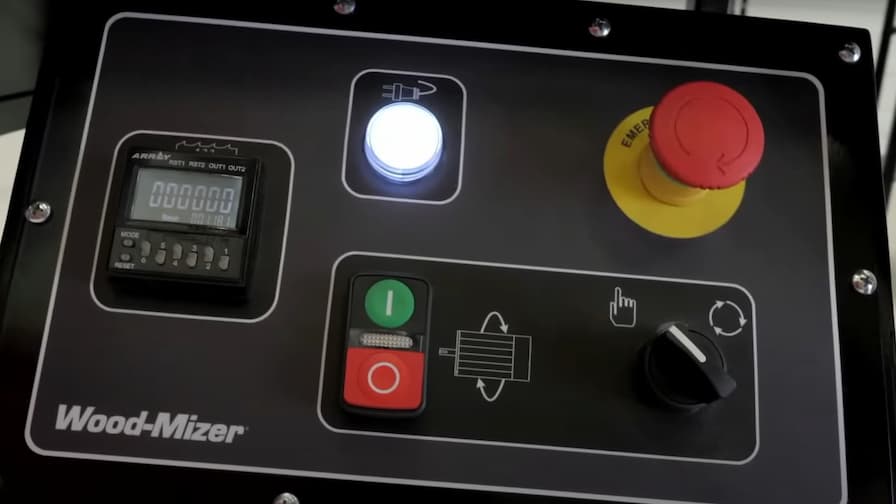

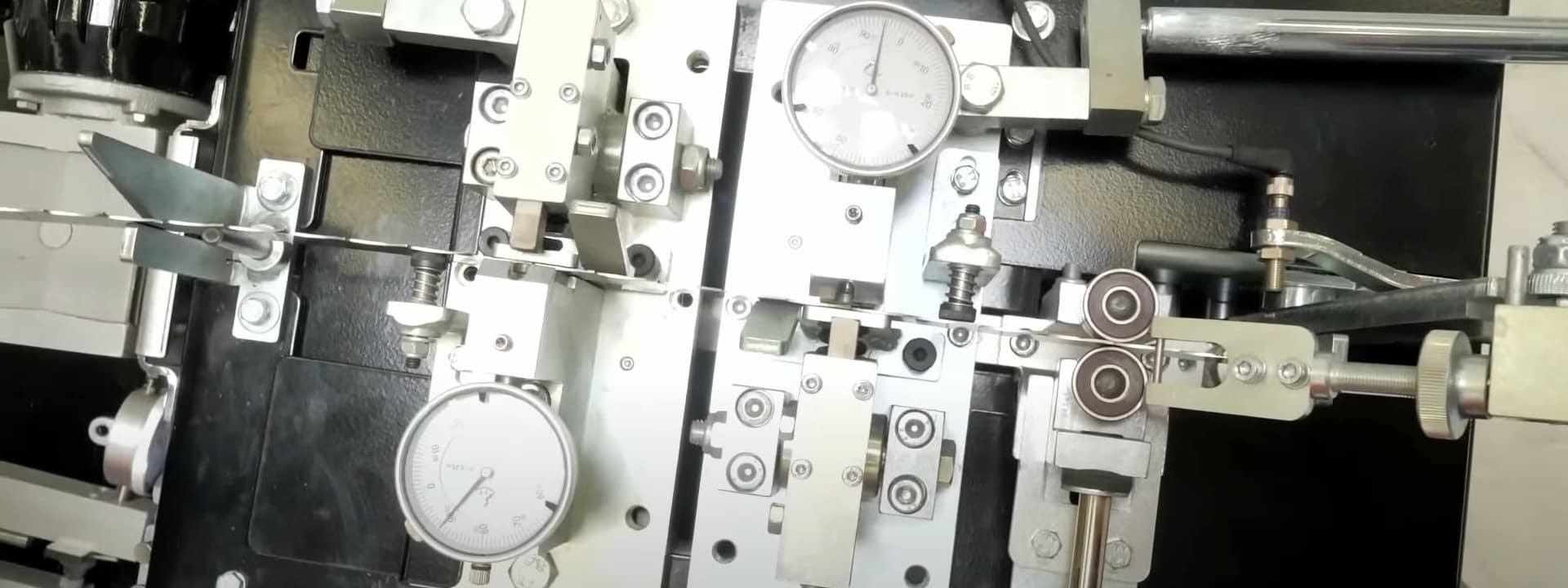

Kiekvienas nustatymo varžtas ir kaištis yra sujungtas su atskiru laikrodžio tipo indikatoriumi, kuris turi būti sukalibruotas prieš pradedant nustatymo procesą. Nustatytas vertes rodo du laikrodžio tipo indikatoriai – vienas nustatyti į dešinę pusę, kitas – į kairę. Rekomenduojama naudoti „Set Master Gauge“, kad kartkartėmis dar kartą patikrintumėte laidus. BMT250 elektrinė versija turi paprastą valdymo bloką su dantų skaitikliu, kuriame nurodomas reikiamas dantų , kuriuos reikia nustatyti, skaičius ir pats jutiklis sustabdys procesą. Be to, BMT250 turi įtampos indikatorių, pagrindinį jungiklį ir rankinio / automatinio veikimo jungiklį. Su BMT250 galima paruošti 25–75 mm pločio pjūklus, kurių dantų žingsnis 13–32 mm.

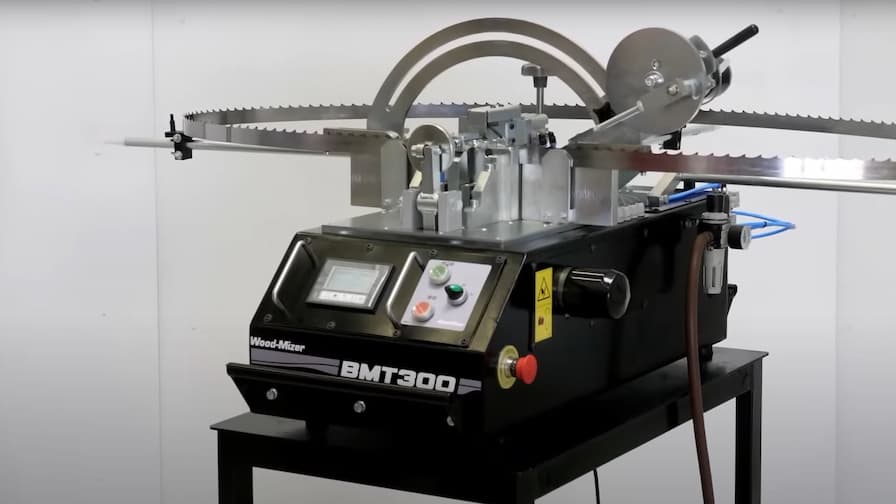

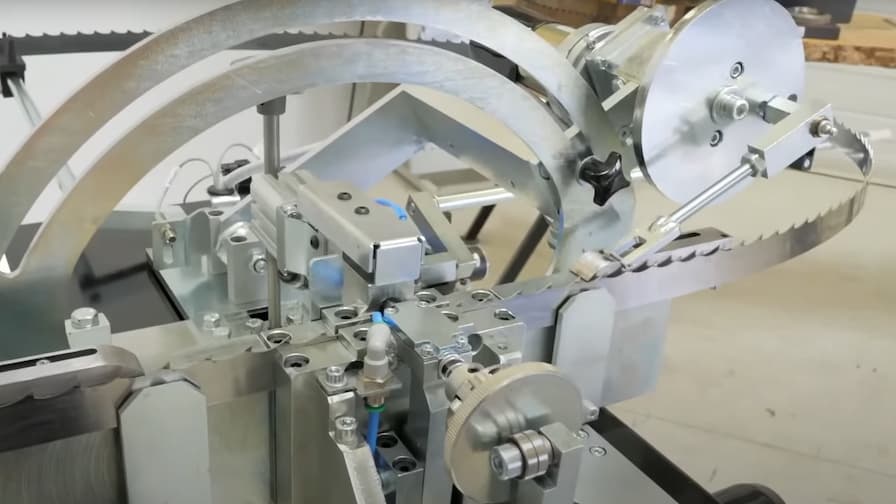

BMT 300 yra pneumatinės vienpusės nustatymo staklės, skirtos profesionaliam naudojimui didelėse lentpjūvėse ar įrankių dirbtuvėse. Jis dažnai derinamas su profesionaliais juostinių pjūklų galąstuvais BMS500 ir BMS600. BMT300 yra automatinis dantų nustatymo įrenginys, veikiantis keliais režimais ir naudojantis įvairias diagnostikos funkcijas, skirtas savarankiškai patikrinti, ar dantys nustatomi teisingai. Jei reikia, jis gali ištaisyti per daug išlankstytą dantų taką. Jis naudoja du energijos šaltinius: (2x) 24 V nuolatinės srovės variklį stūmikliui ir ašmenų tiekimo mechanizmui maitinti ir suslėgtąjį orą (ne mažiau kaip 4 barų) prispaudimo įrankiui, nustatymo varžtui ir valymo antgaliui maitinti. Nustatymo staklės BMT300 yra vienpusės, t. y. vienu metu reguliuojama tik viena pjūklo pusė, o tai reiškia, kad norint nustatyti ir kitą pusę, diską reikia apsukti. Jos itin tikslios, išlaiko naudotojo nustatytus nuokrypius ir dirba greitai – vieną geležtę paruošia per 3 minutes, jei ji neturi dantų, pažeistų vinimis ar kietu medžio gabalu.

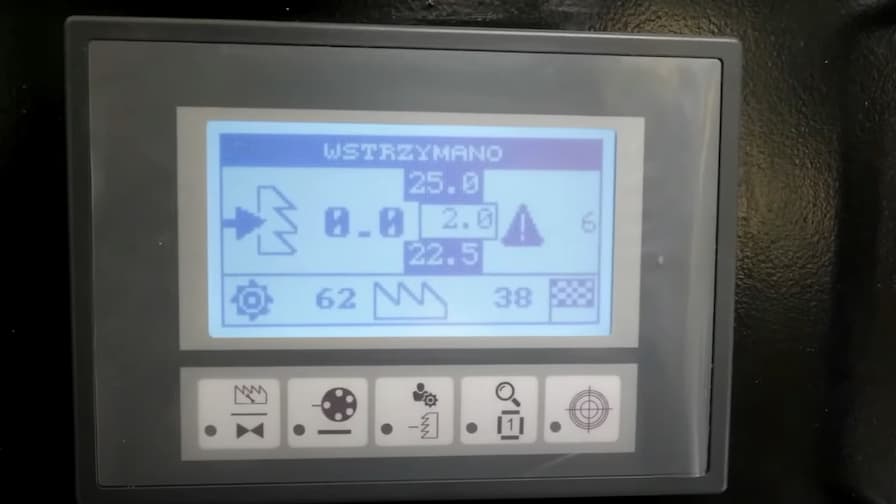

Valdymo skydelyje yra skystųjų kristalų ekranas su keliais valdymo mygtukais. Jame rodomi visi proceso parametrai, kuriuos galima reguliuoti realiuoju laiku. Čia įveskite dantų / ciklų skaičių, viršutinę / apatinę danties nustatymo ribą, naudojamo spaustuvo tipą, didžiausią nustatymo schemos klaidų skaičių, matavimo vienetą, naudotojo kalbą. Taip pat galite peržiūrėti diagnostikos meniu ir atlikti bandymus, patikrinti mašinos funkcijas (stūmiklio, spaustuvo, lenkimo taško, nustatymo varžto, jutiklio); čia taip pat galite įjungti kalibravimo režimą arba dantų nustatymo bandymo režimą.





Patarimai ir gudrybės, kaip nustatyti juostinio pjūklo dantis

Prieš pradėdami ruošti pjūklą, įsitikinkite, kad paruošėte pjūklo ašmenis ir nustatėte ruošimo stakles. Atminkite keletą taisyklių, kaip nustatyti dantis ir prižiūrėti nustatymo įrenginį.

1. Nustatinėkite dantis tik tų ašmenų, nuo kurių nuvalytos dervos, sula, alyva ir purvas. Priešingu atveju nustatymas bus netikslus, o nustatymo staklės greičiau susidėvės.

2. Tiksliai sureguliuokite ašmenų aukštį spaustuve – nustatykite pjūklą taip, kad apatinis danties lizdo taškas būtų 1,0–1,5 mm žemiau viršutinio spaustuvo krašto, sureguliuokite nustatymo tašką – nustatykite jį trečdaliu danties aukščio nuo jo viršaus. Nulinė indikatoriaus ciferblato vertė.

3. Stumdami rankinių sulankstymo įtaisų ašmenis laikykitės „į kairę / į dešinę / tiesiai“ modelio. Nesilaikant šio modelio daromos dantų nustatymo klaidos, kurias ištaisyti reikia daug darbo ir laiko.

4. Naudokite „Set Master Gauge“ kaip papildomą matavimo priemonę, kad dar kartą patikrintumėte nustatymo vertes ir, jei reikia, sureguliuotumėte nustatymo stakles.

5. Dantų nustatymo vertės priklauso nuo daugelio veiksnių. Geriausia vadovautis ant juostinio pjūklo pakuotės nurodytomis rekomenduojamomis vertėmis ir laikyti jas bandymų etalonu. Įgiję patirties, galėsite patys nustatyti optimalius pjūklo nustatymus, reikalingus medienos pjovimo darbams.

6. Patikrinkite nustatymo staklių ašmenų spaustuvus, patikrinkite pjūklą judinančio stūmiklio būklę, patikrinkite ir laiku pakeiskite visas judančias nustatymo staklių dalis.

7. Nustatymo stakles laikykite švarioje ir sausoje vietoje. Pasibaigus darbo pamainai, nuvalykite iš jų purvą, pjuvenas, drožles ir kitas šiukšles.

8. Dirbdami su juostiniais pjūklais mūvėkite pirštines, naudokite akių apsaugos priemones ir ausų kištukus, kad apsisaugotumėte nuo triukšmo. Perskaitykite naudotojo vadovą ir laikykitės gamintojo nurodymų.

Tikimės, kad šie patarimai ir rekomendacijos padės jums ilgai ir sėkmingai naudotis „Wood-Mizer“ juostinio pjūklo nustatymo staklėmis.



***
