Kaip sureguliuoti pjūklo kreipiamuosius ritinėlius?

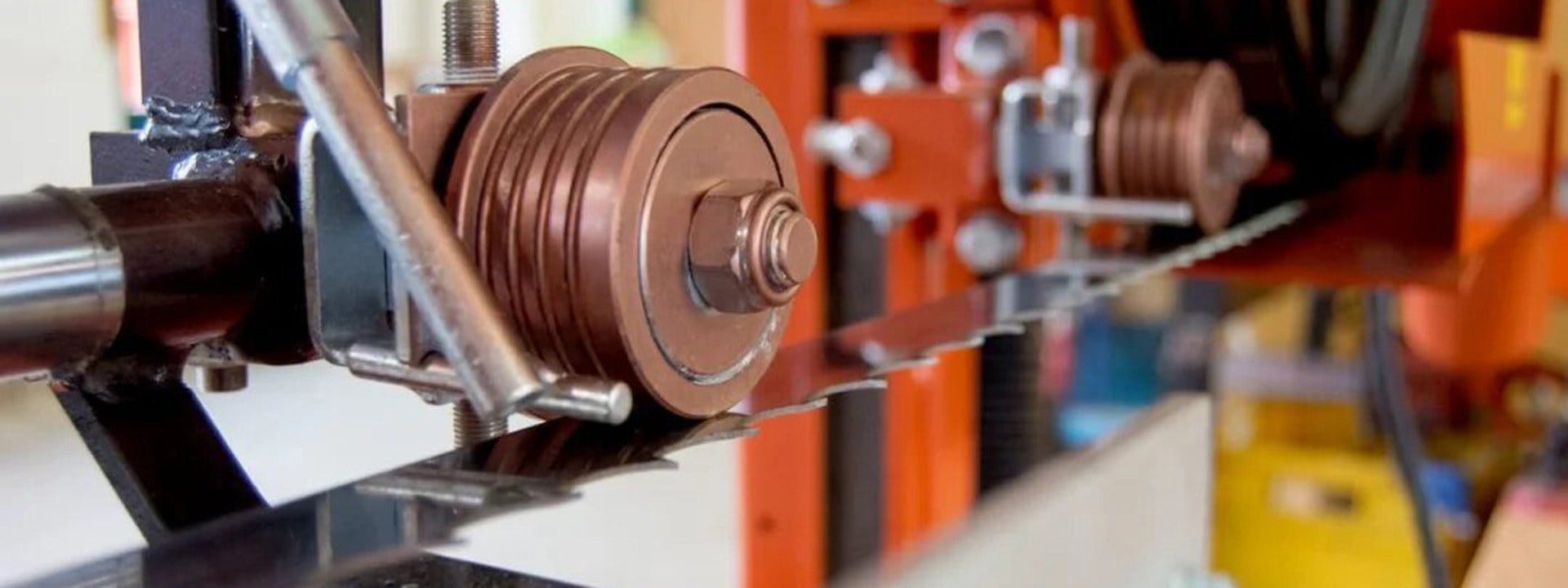

Pjūklo kreipiamieji ritinėliai yra neatskiriama pjovimo galvutės dalis. „Wood-Mizer“ staklės turi du pjūklo kreipiamuosius ritinėlius: vienas iš jų yra fiksuotas galvutės varomojoje pusėje, o antrojo padėtis reguliuojama skriemulio pusėje, esant tuščiajai eigai.  Laikydamiesi toliau pateiktų nurodymų galėsite tinkamai sureguliuoti pjūklo kreipiamuosius ritinėlius.

Naudokite originalias „Wood-Mizer“ atsargines dalis, kad galėtumėte lengvai sureguliuoti stakles.

Nepamirškite, kad pjūklo kreipiamieji ritinėliai turi būti sureguliuoti po to, kai sureguliuoti skriemuliai.

1. Prieš reguliuodami uždėkite pjūklą ant skriemulių ir įtempkite pjūklą.

2. Nustatykite tinkamą pjūklo ritinėlių slėgį:

• Matavimo juosta išmatuokite atstumą tarp stovo ir pjūklo disko (tarkim, kad šis atstumas yra 250 mm).
• Sureguliuokite ritinėlių padėtį taip, kad jie spaustų pjūklą žemyn, sumažindami atstumą tarp pjūklo ir pagrindo 6 mm (šiame pavyzdyje atstumas tarp pagrindo ir pjūklo disko turėtų sumažėti iki 244 mm).

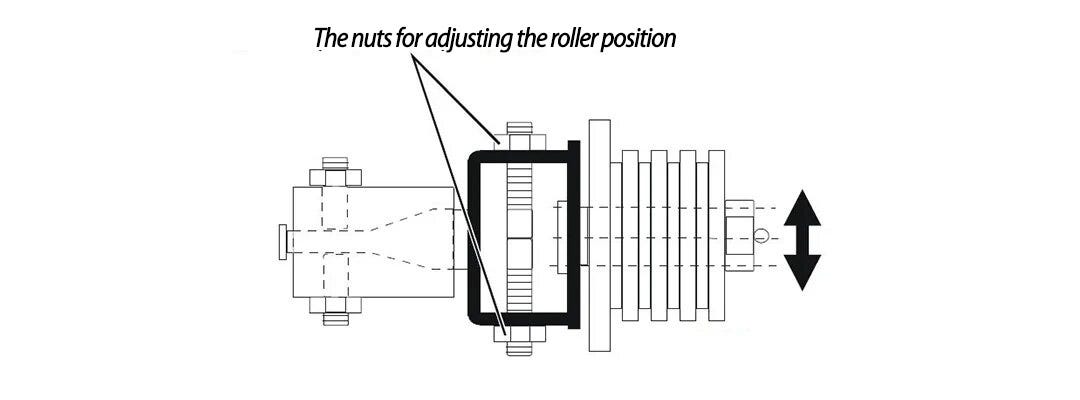

Ritinėlio padėties reguliavimo veržlės

• Dar kartą išmatuokite, kad patikrintumėte pasiektą ašmenų deformaciją pjūklo pagrindo atžvilgiu.

3. Reguliuokite kreipiamuosius ritinėlius vertikaliai ir įsitikinkite, kad pjūklo diskas nepasvyra aukštyn arba žemyn (patikrinkite, ar pjūklo diskas yra lygiagretus).

• Atitraukite rulono kreipiamąją rankeną nuo staklių. Atstumas iki tolimiausio krašto turi būti 15 mm.
• Naudokite specialų reguliavimo įrankį, pateiktą kartu su staklėmis. Pritvirtinkite jį prie pjūklo disko šalia kreipiamojo ritinėlio. Reguliavimo įrankis visada yra tarp ašmenų dantų. Įsitikinkite, kad jis nesiremia į dantį ir yra tvirtai prispaustas prie ašmenų.
• Ruletės matuokliu išmatuokite atstumą tarp pjūklo pagrindo ir apatinio reguliavimo įrankio krašto.
• Perstumkite mašinos galvutę išilgai lovio taip, kad reguliavimo įrankio priekinis galas atsidurtų virš ankstesnio matavimo, ir pakartokite šį procesą.
• Matavimų rezultatai turėtų būti vienodi. Jei ne, atlaisvinkite vieną iš šoninių prispaudimo varžtų, kaip parodyta toliau.

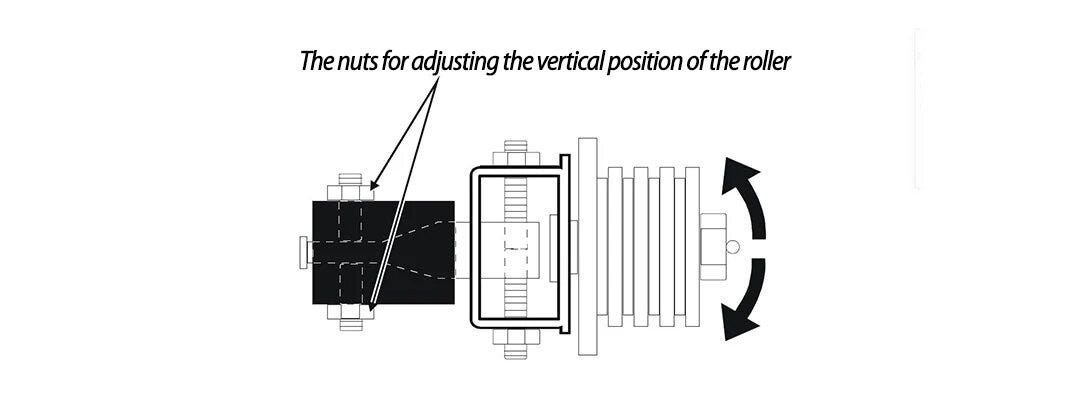

Veržlės vertikaliai ritinėlio padėčiai reguliuoti

• Perstumkite mašinos galvutę išilgai lovio kita kryptimi, kad reguliavimo įrankio galinė dalis būtų virš matavimo taško, ir pakartokite matavimą pagal pirmiau pateiktus nurodymus.
• Atstumo matavimas galiniame įrankio gale turi atitikti du ankstesnius matavimus. Jei taip nėra, sureguliuokite pjūklo kreipiančiosios padėtį pagal pirmiau pateiktą paveikslą.
• Padėkite reguliavimo įrankį prie antrojo kreipiamojo ritinėlio ir pakartokite pirmiau aprašytą procedūrą.
• Atlikę reguliavimą, dar kartą patikrinkite, ar ašmenų juostos nuokrypa į apačią stovo atžvilgiu yra 6 mm. Tada kelioms sekundėms įjunkite žiniatinklio diską ir jam sustojus dar kartą patikrinkite šį parametrą.

4. Sureguliuokite atstumą tarp kreipiamojo ritinėlio ir ašmenų:

• Peilių kreiptuvą nustatykite taip, kad ritinėlio jungė būtų maždaug 1,5–3,0 mm nuo galinio peilio krašto.
• Atlaisvinkite vieną šoninį ir vieną viršutinį prispaudimo varžtą, kad tarp ritinėlio jungės ir ašmenų būtų tinkamas atstumas, kaip parodyta toliau.

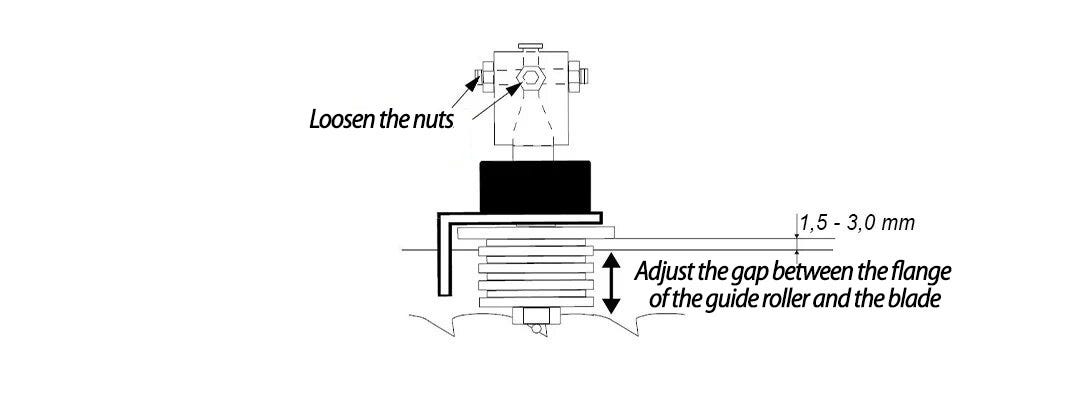

Atlaisvinkite veržles; sureguliuokite tarpą tarp ritinėlio jungės ir ašmenų.

• Baigę reguliavimą, priveržkite prispaudimo varžtus ir atlikite tokį patį antrojo ašmenų kreipiamojo ritinėlio reguliavimą.

5. Sureguliuokite peilių kreipiklius horizontalioje plokštumoje:

• Peilio kreipiklio rankeną pastumkite taip, kad ji būtų centruota.
• Nustatykite reguliavimo įrankį ties kreipiamojo ritinėlio priekiniu paviršiumi, kaip parodyta toliau pateiktoje iliustracijoje.

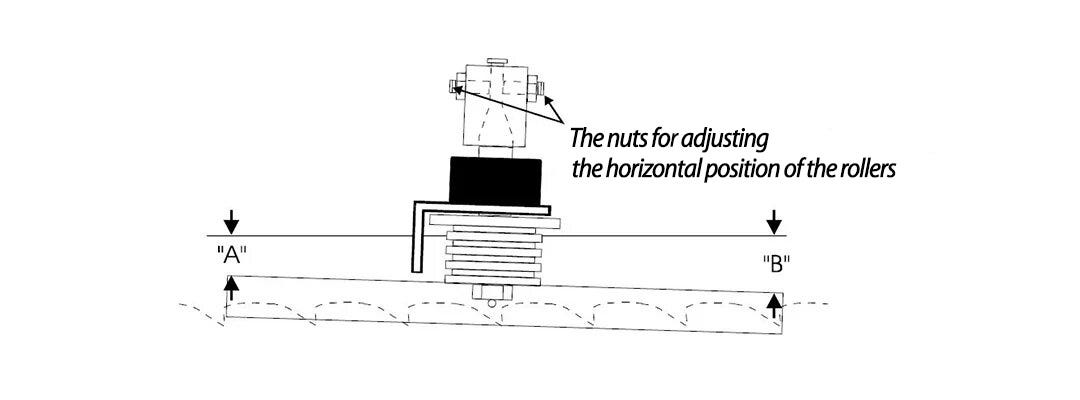

Veržlės, skirtos horizontaliai ritinėlių padėčiai reguliuoti

• Išmatuokite atstumą nuo ašmenų galinio krašto iki reguliavimo įrankio (atstumas B, kaip parodyta paveikslėlyje).
• Išmatuokite atstumą nuo ašmenų galinio krašto iki reguliavimo įrankio (atstumas A, kaip parodyta paveikslėlyje).
• Kreipiamasis ritinėlis turi būti sumontuotas lygiagrečiai su ašmenimis arba šiek tiek pakreiptas horizontaliai, kaip parodyta paveikslėlyje. Jei taip nėra, sureguliuokite horizontalų ritinėlio išlyginimą naudodami šoninius kreipiklio prispaudimo varžtus.
• Patikrinkite antrojo ašmenų kreipiamojo ritinėlio išlyginimą pakartodami pirmiau nurodytus veiksmus.


Jei atlikus pirmiau nurodytus pjūklo kreipiamųjų ritinėlių reguliavimus pjūvio netolygumas išlieka, problema greičiausiai susijusi su pačiais pjūklo ašmenimis.

***
