Kaip sureguliuoti pjūklo kreipiamąją – instrukcijos ir patarimai
Teisingas pjūklo kreipiamosios reguliavimas yra pagrindinis veiksnys, užtikrinantis stabilų, tikslų ir tolygų juostinio pjūklo pjūvį. Šiame straipsnyje pateikiamos išsamios instrukcijos, kaip reguliuoti pjūklo kreipiamąją nuo 2021 m. pagamintų LT40 modelių staklių, taip pat patarimai, kaip atlikti techninę priežiūrą ir išvengti dažniausiai pasitaikančių problemų. Perskaitykite šį vadovą, kad optimizuotumėte savo lentpjūvės našumą!
Kreipiamojo pjūklo paskirtis ir funkcijos
Pagrindinė pjūklo kreipiamosios funkcija – stabilizuoti peilį pjaunant. Pjovimo galvutės konstrukciją sudaro vienas nejudamai pritvirtintas pjovimo velenėlis ir antrasis velenėlis, sumontuotas ant judančios kreipiamosios, kuri leidžia šį velenėlį priartinti ar atitolinti nuo rąsto. Taip operatorius gali reguliuoti atstumą tarp pjovimo velenų, atsižvelgdamas į apdorojamos medžiagos plotį.
Svarbu, kad pjaunant kreipiamasis ritinėlis būtų kuo arčiau rąstų, geriausia 5–10 cm atstumu. Operatoriaus valdymo pulte esančiu jungikliu galima reguliuoti ritinėlio padėtį.

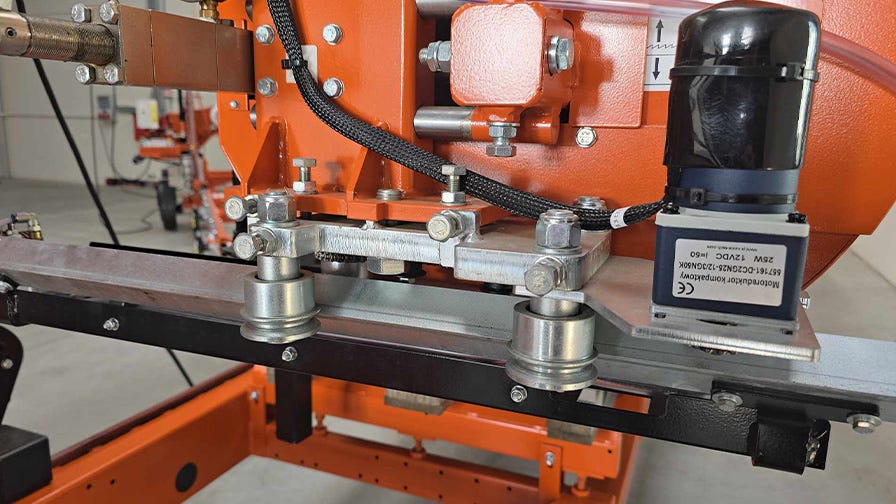

Naujojo tipo pjūklo kreipiamoji taip pat naudojama LT40WIDE ir LT70 staklėse (tiek standartinės, tiek plačios pjovimo galvutės versijos). Atnaujintoje pjūklo kreipiamosios versijoje sustiprinta konstrukcija ir supaprastintas reguliavimas.
Pagrindiniai dizaino pakeitimai:
- Sustiprintas pagrindas kreipiamajai tvirtinti prie pjovimo galvutės
- Gidas pagamintas ant kvadratinio strypo
- Lengvai prieinamireguliavimo varžtai
- Vertikaliai sumontuotas variklis
- Kreipiamieji ritinėliai išdėstyti horizontaliai
Naujos konstrukcijos privalumas – supaprastintas reguliavimas. Dabar operatoriui lengviau pasiekti horizontalaus ir vertikalaus reguliavimo varžtus.

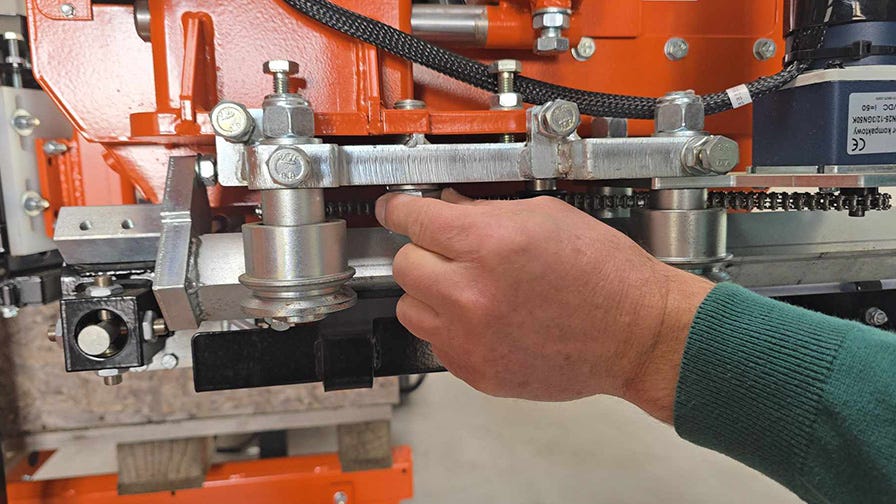

Prieš pradėdami reguliuoti, atlaisvinkite tvirtinimo varžtą, kuriuo kreipiklis pritvirtintas prie pjovimo galvutės. Baigus nustatymą, varžtą reikia dar kartą priveržti.
Svarbu! Kreipiamoji turi judėti lygiagrečiai su pjūklo ašmenimis abiejose plokštumose. Priešingu atveju gali kilti pjovimo tikslumo problemų, anksčiau laiko susidėvėti kreipiamieji ritinėliai ir greičiau susidėvėti ašmenys.
Kaip sureguliuoti pjūklo kreipiamąją
1. Atlaisvinkite kreipiamuosius ritinėlius

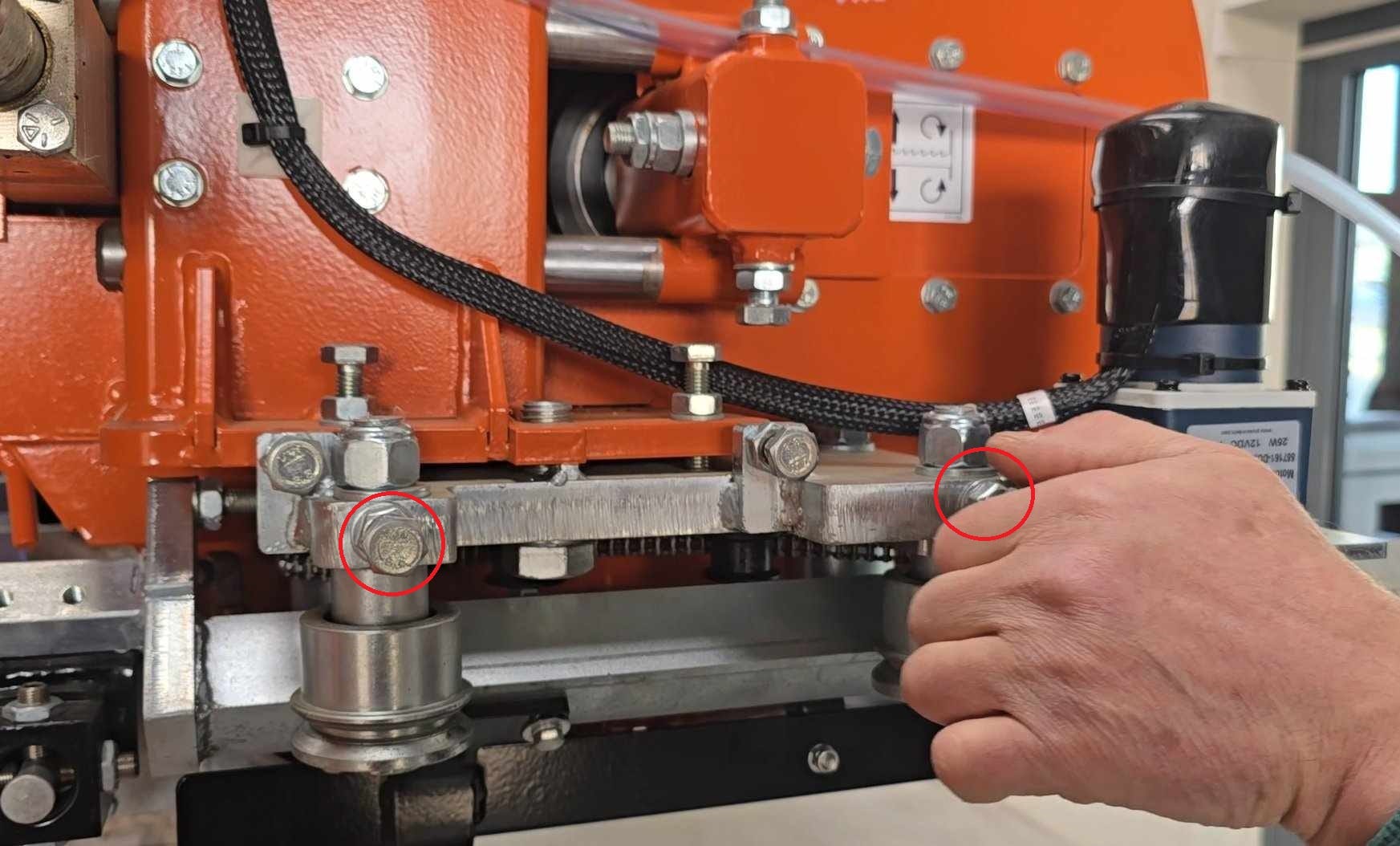

Prieš reguliuodami kreipiamąją, atlaisvinkite pjūklo kreipiamųjų ritinėlius, kad jie nespaustų ašmenų.
2. Juostos montavimas ir įtempimas
Sumontuokite pjūklo diską ir jį įtempkite. Kreipiamoji visuomet reguliuojama įtempto rulono atžvilgiu, nes tai yra atskaitos lygis, nuo kurio atliekami matavimai.

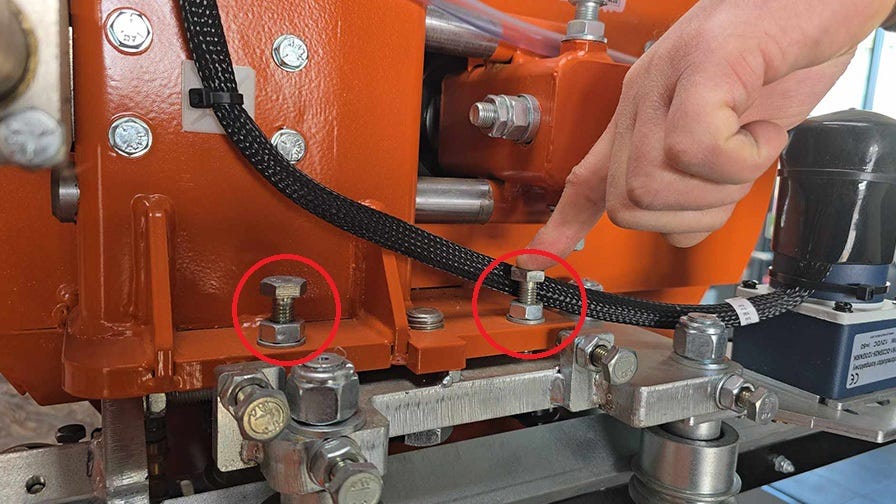

3. Vertikalus reguliavimas
- Priartinkite kreipiamuosius ritinėlius, kad jie būtų lygūs.
- Išmatuokite atstumą tarp pjūklo disko ir fiksuoto kreipiamojo ritinėlio, tada išmatuokite atstumą iki judančio ritinėlio.
- Šie atstumai turi būti vienodi.
- Pakartokite matavimą su ištiestu kreipiamuoju bėgiu – atstumai taip pat turėtų išlikti tokie patys.
Jei vertės skiriasi, atlikite koregavimus:
- Atlaisvinkite apatinį tvirtinimo varžtą
- Naudokite horizontalius reguliavimo varžtus
- Sureguliavę priveržkite apatinį tvirtinimo varžtą

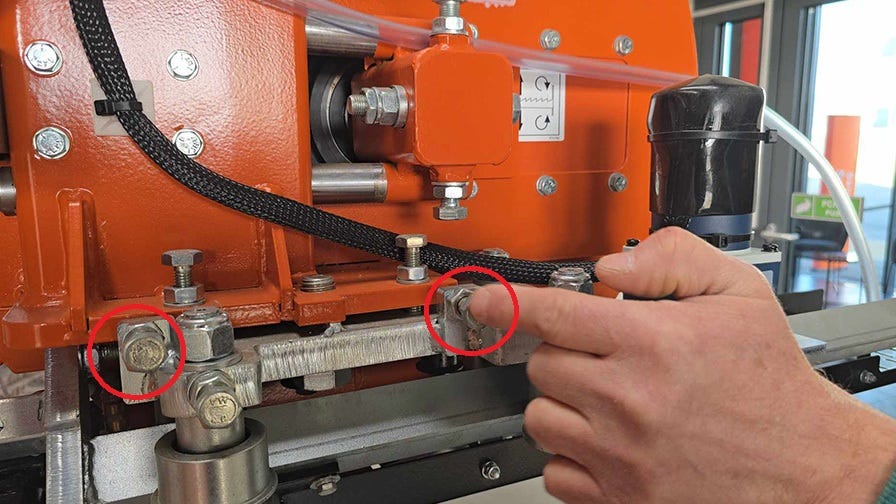

4. Horizontalus reguliavimas
- Išmatuokite atstumą tarp pjūklo disko ir stacionaraus (pasyvaus) kreipiamojo ritinėlio jungės – jis turi būti 3–4 mm.
- Toks pat atstumas turi būti išlaikomas ant judamojo ritinėlio, kai kreipiamoji judinama į vidų (ritinėliai arti vienas kito) ir kai ji ištraukiama į išorę.
Jei vertės skiriasi, atlikite koregavimus:
- Atlaisvinkite apatinį tvirtinimo varžtą
- Naudokite horizontalius reguliavimo varžtus
- Sureguliavę priveržkite apatinį tvirtinimo varžtą
Svarbu! Įsitikinkite, kad atstumas tarp kreipiamojo ritinėlio jungės ir juostos krašto yra ne mažesnis kaip 3 mm. Jei juostos paviršius liečiasi su apvadu, gali atsirasti banguotas pjovimas arba juostos įtrūkimai.
Pjūklo gido priežiūra
Eksploatuojant pjūklo kreipiamieji ritinėliai dėvisi, todėl juos reikia reguliariai tikrinti ir reguliuoti reguliavimo varžtais.
Galimos atsilikimo priežastys:
- Kreipiamosios poveikis rąstui, kai pjovimo galvutė grįžta
- Pjovimo galvutės nuleidimas prie rąsto
Kitas veiksnys, kuris neigiamai veikia kreipiamųjų ritinėlių veikimą, yra užterštumas. Ledą, smėlį, dervą ir pjuvenas nuo volų reikia reguliariai valyti.
Kreipiamoji pritvirtinta prie strypo, kurį taip pat reikia reguliariai tikrinti ir valyti.
Pjūklo kreipiamąją suka 12 V elektros variklis. Variklio šepečius reikia reguliariai tikrinti.
Turite klausimų? Kreipkitės į „Wood-Mizer“ palaikymo komandą!
Jei turite klausimų apie kreipiamojo pjūklo nustatymą ar priežiūrą, kreipkitės į „Wood-Mizer“ palaikymo komandą - mūsų ekspertai jums padės!
***
